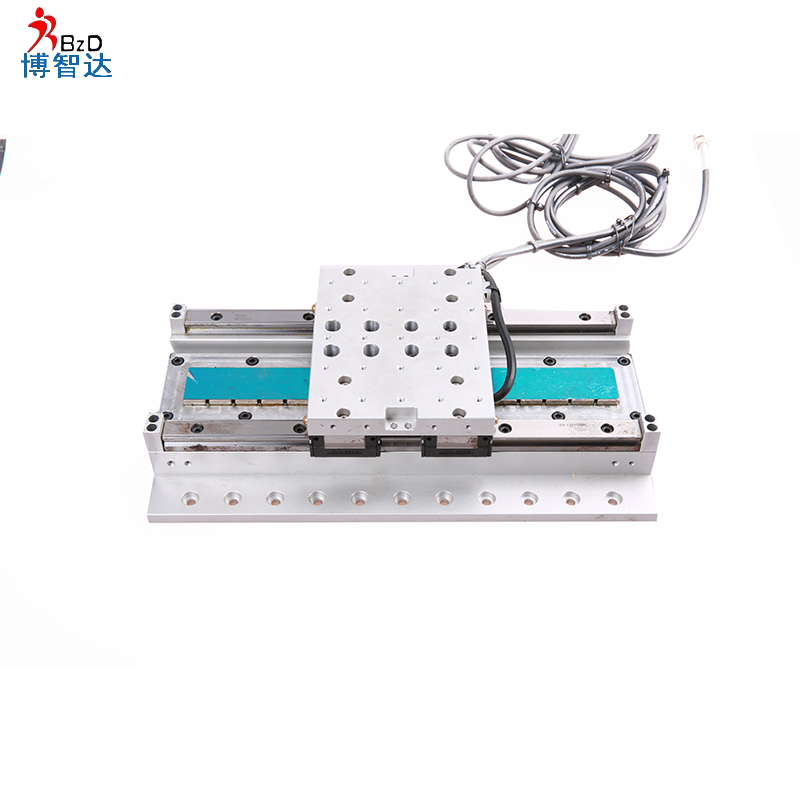

「博智达直线电机」超精密定位平台-直线电机平台

超精密定位平台|定位平台|直线电机|线性马达平台|直线运动平台 CU皮带滑台采用宽度尺寸小的铝制底座，实现了轻量、紧凑的结构，本体和球保持器型LM直线导轨相组合，采用皮带驱动方式的引动器，可实现zui大5780mm长的行程。直线导轨利用球保持器的效果，钢球之间无相互摩擦，提高了润滑脂的保持能力，实现了长寿命，长期免维护。标准配备自润滑装置QZ为LM轨道的滚动面供给适量的润滑油。因此，在钢球与滚动面之间始终有油膜形成，从而可大幅延长润滑维护的时间间隔。采用不锈钢外罩，可防止异物进入引动器内部。



无尘室等级：ISO Class 5 to 6 (100 to 1000)。 超精密定位平台|定位平台|直线电机|线性马达平台|直线运动平台 CU皮带滑台的本体为精密挤压铝型材，本体两侧和底座的安装面有T型螺帽滑槽，确保底座安装和固定的实用性。型材的两侧T型螺帽滑槽可以安装传感器。



一体的型材和直线导轨承载设计，高刚性，高速度，摩擦系数低，噪音小。



平台本体的密封用不锈钢带与磁性密封条，全封闭式防尘设计，使用寿命长，维护成本低，所有的元件都易于更换，可以使用适用于所有传动装置上的通用接合元件轻松搭载任意马达。一台传动马达能够通过特殊连接件与若干个平台同步运行。 CU皮带滑台模块化设置确保交货期短，是特别为多轴线性机械手臂的设计及制造者所提供的组合平台本体是为固定各种行程、传动及动力需求而设计的模组化单轴机械手臂。



特点:

钢丝同步带传动，同步带宽22mm；

高负载能力，速度高达3米/秒；

运输负载可达1700 N；

最大力矩可达115 Nm；

 重复定位精度±0.05毫米；

 维护成本低，可调整皮带的张紧；

 容易安装，带有键槽的中空驱动轴；

 为附件安装和驱动器本身需要的T形槽设计；

 连接驱动轴夹紧装置（用于多轴系统的连接）；

 齿轮箱可选，多种多轴连接部件可选，安装附件和支架可选择。应用场所： 喷涂、喷绘、移载、装缷、快速搬运设备、物流设备、多轴大门、包装机械、切割机械、滑动面板、喷漆线、单轴往复机、多轴往复机、焊接机器人、自动化设备、半导体设备、TFT-LCD液晶面板设备、太阳能设备、LED线上设备、机械内部XYZ轴工作平台、点胶、锁螺丝、视觉检测、量测设备等高速特种机械场所。
