直线电机的其他应用

直线感应电机

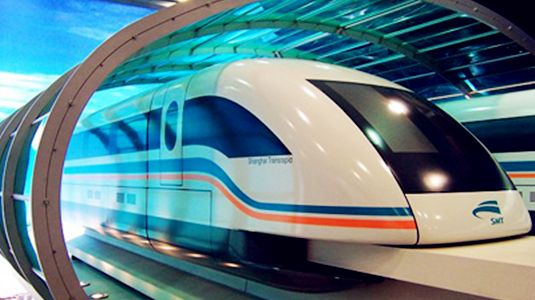

磁悬浮列车就是用直线电机来驱动的。关于直线感应电机实际上原理简单，在实际生活中也可遇到不少。目前美国的电梯轿厢门就是采用直线电机驱动，而中国在还大部分停在车床上等不太多的场合。用于电磁弹射器的直线电机与它们相比可谓超功率的，而且其工艺方面也比普通的高。电磁弹射器的直线电机动子是采用铝筒(大部分材料为铝)，为U型状，其中3面与直线电机的定子相对，其中往复道与航母存在摩擦外，其余均不会产生摩擦，而且铝筒质量轻，远远小于蒸汽弹射器的活塞，因此返回非常容易，减速道也可短的多。实际上，其中动子部分一部分专家认为还可以进一步减轻，那么电磁弹射器效率是明显的。



导轨

电磁弹射器的导轨与电磁轨道炮的差异很大，也比其复杂的多。

电磁弹射器的导轨共有4个，分别为上部2个，下部2个。但每跟导轨都非常长(200米以上)，安装在起飞甲板的下面。并且每跟导轨内部均有超导体与其熔接，中间是高压冷却油，其冷却油在进入导轨前的温度低于-40℃，而从导轨出口的温度低于-30℃。不仅如此，导轨与飞机牵引杆的接触面至导轨中心还有很多特细的小孔，所以其冷却油不仅仅是为超导体降温，还有润滑的作用，而且会使飞机牵引杆在运行时降温。

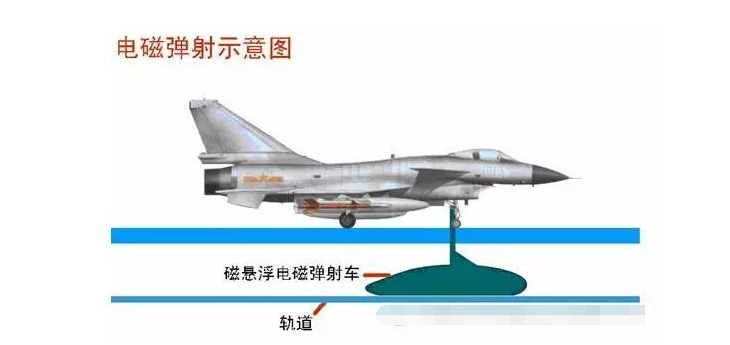

飞机牵引杆是在飞机前轮下与飞机前轮连为一体的装置，可收缩并放置在飞机的腹腔内。其中间也为超导体，但无油冷确通道，而且与导轨连接处面积较大，均为软接触。在起飞前，飞机牵引杆伸出至上下导轨之间，飞机发动机起动并开如运行，但约一秒钟时弹射器通电，强大的电流从导轨经飞机牵引杆后再流回另一对导轨并形成回路，牵引杆在强大的电磁力下被推动运行到高速(未到起飞速度，但只差一点)后电流被强制截止，牵引杆将不再受力，但在飞机发动机的推力下达到起飞速度。为什么未达到起飞速度就断电呢?是因为由于飞机牵引杆与飞机连为一体，如果这时继续通电的话，飞机起飞时将把飞机牵引杆拉出，断电时会产生强大的电弧灼伤飞机牵引杆。





强迫储能装置

强迫储能装置是电磁弹射器的一个瓶颈，在国防方面一直是高度机密的。作用就是能平时储能，然后把大功率能量在短时间内释放出来。电磁弹射器工作时间不长，但是在做功时段是个加速度做功的过程，因此不能把它当成恒功率设备来考虑。

电磁弹射系统的强迫储能系统要求在45秒内充满所需要的能量。最大的舰载机起飞一般需要消耗的能量不会超过120兆焦,而这强迫储能系统最大能储存140兆焦的能量,此时充电功率为3.1兆瓦,算上损失,4兆瓦左右(实际上达不到的)，四部电磁弹射系统同时充电,充电总功率可达16兆瓦(1兆瓦=1000KW)，可见没有强大的电源是无法满足电磁弹射需求的。当然，航母上耗电的又岂止是四部电磁弹射器，另外还有电磁轨道炮、升降机、激光(目前激光的功率都不算大)等其它用电加起来的话必须要航母总功率达60兆瓦以上,否则电磁弹射器充电时也会影响其它系统用电的。

电磁弹射器难就难在电能不象蒸汽，根本不适合大容量储存，象储存弹射舰载机这样的能量更是难上加难。通用原子公司在实验电磁弹射器时对强迫储能装置只字不提，可见其技术的高度机密性非同一般，想突破也非易事


电磁飞机弹射系统关键技术

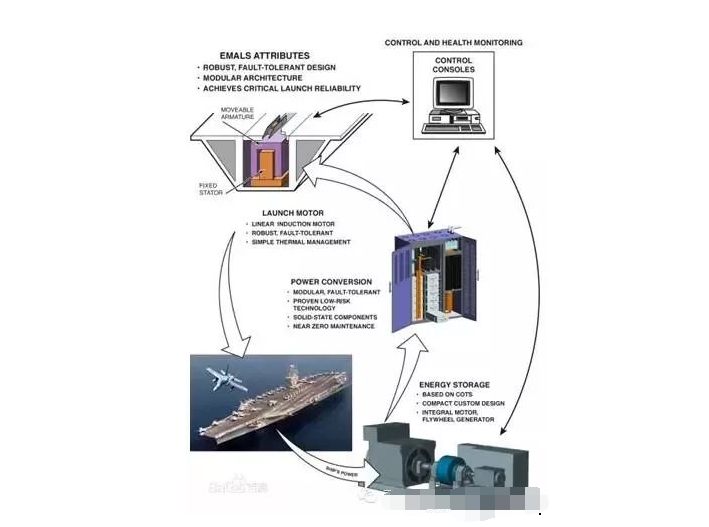

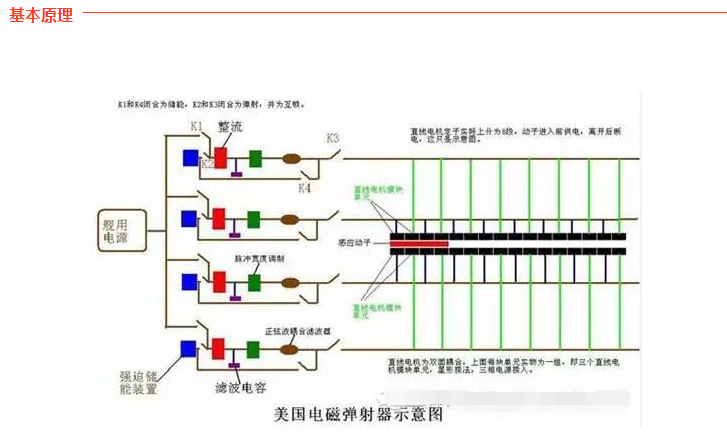

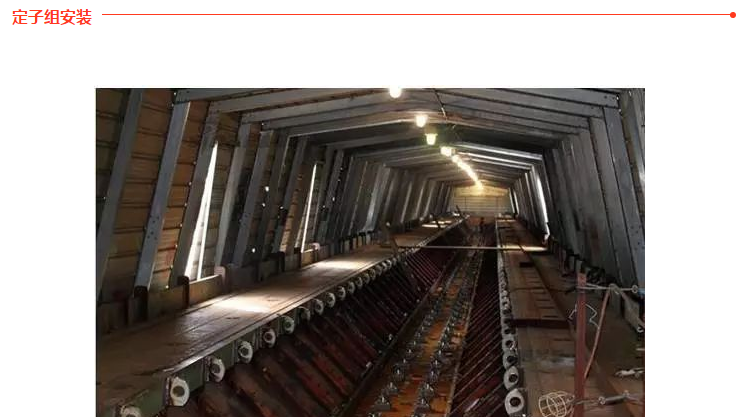

电磁弹射器的心脏就是100多米长的直线感应电动机，它推动与飞机相连接的电枢。而目前电枢基本上是一个U形铝块，装在定子的3个侧面。直线电机的原理并不复杂.设想把一台旋转运动的感应电动机沿着半径的方向剖开，并且展平，这就成了一台直线感应电动机。在直线电机中，相当于旋转电机定子的，叫初级;相当于旋转电机转子的，叫次级。初级中通以交流，次级就在电磁力的作用下沿着初级做直线运动.这时初级要做得很长，延伸到运动所需要达到的位置，而次级则不需要那么长。实际上，直线电机既可以把初级做得很长，也可以把次级做得很长;既可以初级固定、次级移动，也可以次级固定、初级移动。然而，电磁弹射器也决不是仅靠直线电机工作的，它总共有强迫储能装置、大功率电力控制设备、中央微机工控控制及直线感应电机。
