直线电机在数控机床中的应用实例

近几年，国际上对数控机床采用直线电机显得特别热门，其原因是：

为了提高生产效率和改善零件的加工质量而发展的高速和超高速加工现已成为机床发展的一个重大趋势，一个反应灵敏、高速、轻便的驱动系统，速度要提高到40～50m/min以上。传统的“旋转电机+滚珠丝杠”的传动形式所能达到的最高进给速度为30m/min，加速度仅为3m/s2。

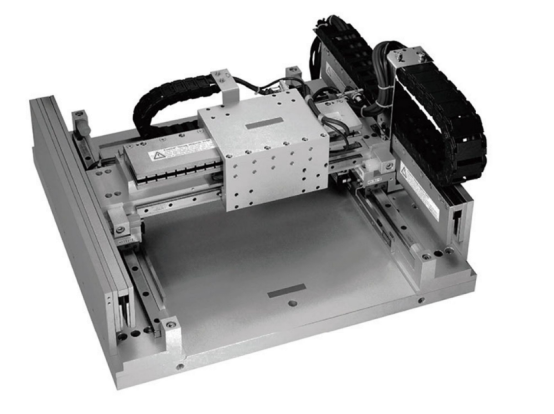

直线电机驱动工作台，其速度是传统传动方式的30倍，加速度是传统传动方式的10倍，最大可达10g;刚度提高了7倍;直线电机直接驱动的工作台无反向工作死区;由于电机惯量小，所以由其构成的直线伺服系统可以达到较高的频率响应。


1993年，德国ZxCell-O公司推出了世界上第一个由直线电机驱动的工作台HSC-240型高速加工中心，机床主轴最高速达到24000r/min，最大进给速度为60n/min，加速度达到1g，当进给速度为20m/min时，其轮廓精度可达0.004mm。美国的Ingersoll公司紧接着推出了HVM-800型高速加工中心，主轴最高转速为20000r/min，最大进给速度为75.20m/min。

1996年开始，日本相继研制成功采用直线电机的卧式加工中心、高速机床、超高速小型加工中心、超精密镜面加工机床、高速成形机床等[1]。

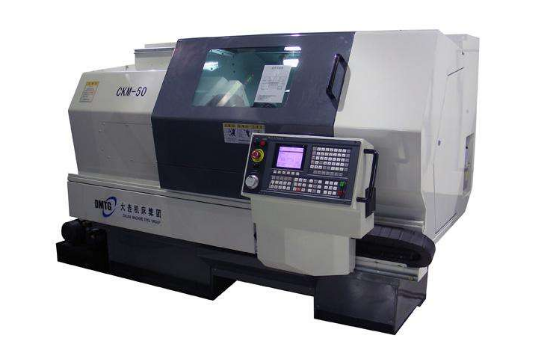

我国浙江大学研制了一种由直线电机驱动的冲压机，浙江大学生产工程研究所设计了用圆筒型直线电机驱动的并联机构坐标测量机[2]。2001年南京四开公司推出了自行开发的采用直线电机直接驱动的数控直线电机车床，2003年第8届中国国际机床展览会上，展出北京电院高技术股份公司推出的VS1250直线电机取得的加工中心，该机床主轴最高转速达15000r/min。

直线电机的驱动控制技术

一个直线电机应用系统不仅要有性能良好的直线电机，还必须具有能在安全可靠的条件下实现技术与经济要求的控制系统。随着自动控制技术与微计算机技术的发展，直线电机的控制方法越来越多。对直线电机控制技术的研究基本上可以分为三个方面：一是传统控制技术，二是现代控制技术，三是智能控制技术。


传统的控制技术如PID反馈控制、解耦控制等在交流伺服系统中得到了广泛的应用。其中PID控制蕴涵动态控制过程中的过去、现在和未来的信息，而且配置几乎为最优，具有较强的鲁棒性，是交流伺服电机驱动系统中最基本的控制方式。为了提高控制效果，往往采用解耦控制和矢量控制技术。

在对象模型确定、不变化且是线性的以及操作条件、运行环境是确定不变的条件下，采用传统控制技术是简单有效的。但是在高精度微进给的高性能场合，就必须考虑对象结构与参数的变化。各种非线性的影响，运行环境的改变及环境干扰等时变和不确定因数，才能得到满意的控制效果。因此，现代控制技术在直线伺服电机控制的研究中引起了很大的重视。常用控制方法有：自适应控制、滑模变结构控制、鲁棒控制及智能控制。

近年来模糊逻辑控制、神经网络控制等智能控制方法也被引入直线电动机驱动系统的控制中。目前主要是将模糊逻辑、神经网络与PID、H∞控制等现有的成熟的控制方法相结合，取长补短，以获得更好的控制性能。
