直线电机的分类及特点

直线电机按结构形式分类根据不同的使用场合，直线电机的结构形式和分为：平板式、U 形、圆筒式，
如下图所示，图中红色为动子，蓝色为定子。


直线电机按性能参数分类根据不同应用场合对性能参数的要求不同，直线电机还可分为：
①高推力（高推力、大位移）
直线电机：其典型应用行业有高速、高精数控机床、高速加工中心和并联（杆机构）机床等；数控机械如传输机械、冶金机械、纺织机械等；及其他高速、高精且需要高推力、大位移的场合，如飞行模拟器、弹射器，加速滑轨等。
②高响应（高频响、小位移）
直线电机：其典型应用行业有往返频率高、位移小、推力不高的各类精密机床，如非圆截面加工机床、高速磨床、电火花成型加工机床等；快速成形、图像传递、光电医疗、激光加工等设备或装置上的三维振镜扫描动态聚焦系统；电子制造行业的装备：插件机、线路板检测和钻孔、半导体行业：芯片加工、切片、连线、离子注入、光刻、芯片检验等装备；

计算机外围驱备：X-Y绘图机、高速打印机、扫描仪、数控坐标测量仪、软盘驱动设备等。

直线电机直线电机的特点直线电机的特点在于直接产生直线运动，与间接产生直线运动的“旋转电机＋滚珠丝杠”相比，其优点在于：（具体性能见表1）：


直线电机没有机械接触，传动力是在气隙中产生的，因此没有金属和金属的接触，除了导轨外没有其它摩擦；
直线电机结构简单，体积小，以最少的零部件数量实现直线驱动，而且是只有1个运动的部件；
直线电机行程理论上不受限制，而且性能不会因为行程的改变而受到影响；

直线电机可以提供很宽的速度范围，从每秒几微米到数米，特别是高速是其1个突出的优点；

直线电机加速度很大，最大可达10g；直线电机的分类及特点_直线电机运动平稳，这是因为除了起支撑作用的直线导轨或气浮轴承外，没有其它机械连接或转换装置的缘故；

直线电机精度和重复精度高，因为消除了影响精度的中间环节，系统的精度取决于位置检测元件，有合适的反馈装置可达亚微米级；

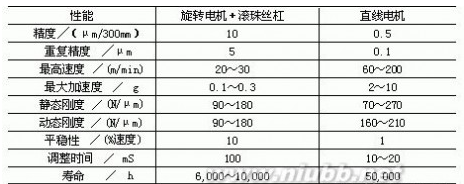

_直线电机维护简单，由于部件少，运动时无机械接触，从而大大降低了零部件的磨损，只需很少甚至无需维护，使用寿命更长。表1 直线电机与"旋转电机＋滚珠丝杠"传动性能比较

直线电机以上特点可以看出直线电机具有作为伺服电机的全部特性，有着回转式电机无可比的卓越性能。然而任何事物都具有两面性，直线电机也有其缺点。首先直线电机端部磁场的畸变影响到行波磁场的完整性，使直线电机损耗增加，推力减少，而且存在较大的推力波动，这就是直线电机特有的"端部效应（Edge Effect），直线电机的结构特点决定了端部效应是不可避免的。其次直线电机的控制难度大，因为在电机的运行过程中负载（如工件重量、切削力等）的变化、系统参数摄动和各种干扰（如摩擦力等），包括端部效应都直接作用到电机上，没有任何缓冲或削弱环节，如果控制系统的鲁棒性不强，会造成系统的失稳和性能的下降。其他缺点包括安装困难、需要隔磁、效率低、成本高等。
