1. 高刚性
2. 长寿命、高精度
3. 无噪音、运行平稳
4. 优异的振动特性
（1）基本构造和性能

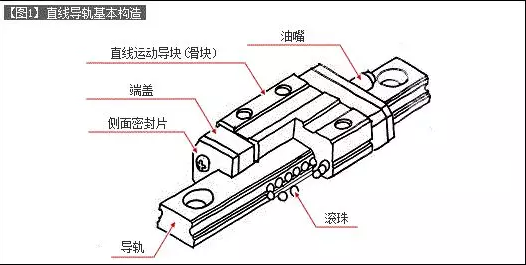

基本构造是由1. 直线导轨、2. 直线运动滑导块、3. 滚动轴承用滚珠构成。对于这种构造可根据使用规格选择各种产品（参考【图1】）。例如采用密封板类零件构造可实现其防尘性和无尘室使用要求，采用滚珠保持器构造可提高其滑动性能等等。此外，对于直线滑动条件和负载、为了实现更高的导向精度，根据实际情况可采用2支导轨或和多个滑块的构造。
（2）滚动轴承部的构造和功能
（a）滚动轴承单元的构造

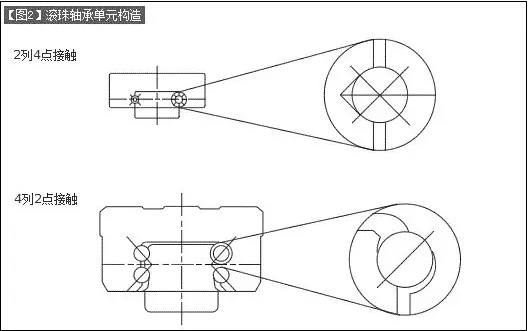

直线导轨的性能基本上是由滚动轴承单元的构造决定的。导轨上滚珠用导向槽的个数称为「列数」，在滚道内滚珠的接触点数作为「点接触数」、用来表现滚珠轴承单元的构造。这种多列滚珠轴承的构造，即使在急速加减速时承受力矩载荷或长时间在严苛条件下连续运行等情况下，也可保持其精度。【图2】为滚珠轴承单元构造事例。

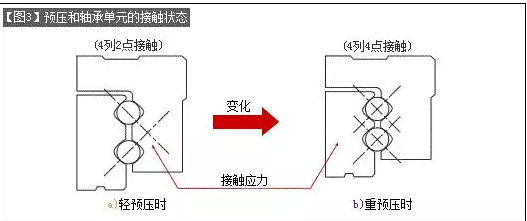

此外，也有在预压状态不同的情况下、轴承单元的接触状态会发生变化，用以维持高刚性・高精度的产品构造（【图3】）。
（b）关于无噪音、平稳运行

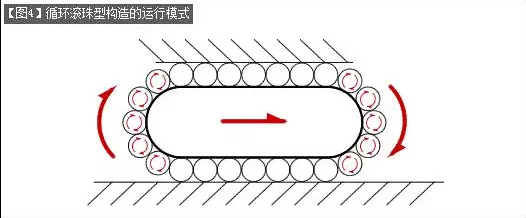

直线导轨采用循环滚珠型(【图4】)构造，摩擦力小、可实现平稳运行。另外还有内置滚珠保持器，循环滚珠相互接触、无摩擦音，可实现长久无噪音和平稳运行的的直线导轨滑块构造。
（3）其它直线导轨
不需要高刚性的场合，可采用精密成形的U型不锈钢钢板、将轨道部和安装面一体化的精密滚珠滑轨构造，具有小型・轻量・低价格的特点。
滚柱直线导轨副
滚柱直线导轨结构
以滚柱滚动体取代了钢珠，为实现超高刚性与超重负荷能力设计；通过滚动体与滑轨与滑块的线接触，让滚动体在承受高负荷时仅仅形成微量的弹性变形，
更由45度的接触角度的设计，让整体线性滑轨达到四方向等高刚性、等高负荷能力的特性。超高刚性的实现，大幅提升加工精度，达到高精度；由于超重负荷的特性，进而延长线性滑轨的使用寿命。
