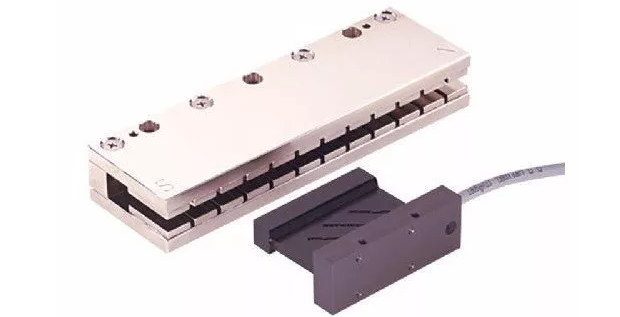

[直线电机结构]直线电机有哪些部分组成？

由定子、转子及其它零部件组成，其它零部件包括端盖、轴承、油盖、风扇、风罩等一些机械零件，它们起的作用显而易见。今就定子及转子两大部件详述如下。

1.定子。

定子是直线电机固定不动的静止部分，由于它是固定的，所以称定子。由以下三部分组成。

(l)定子铁心。是导磁的磁路部分，是由冲剪成圆形的厚度为o.5mm高导磁的硅钢片迭压而成。每张硅钢冲片上沿圆周均匀地冲有一定形状的槽孔，以便其内嵌进线圈。电动机工作时线圈通电，铁心中穿过磁通。

硅钢冲片两面涂有绝缘漆，使片间相互绝缘起来以便减小铁心的涡流损耗。对于小容量(功率)的电机(5号机座以下)硅钢片，可不涂绝缘漆，而利用轧制硅钢片时表面形成的氧化膜，作为片间绝缘。

(2)定子绕组。它是电机的导电部分，是由绝缘铜线绕制成一定形状、匝数及数量的线圈，并按一定要求连接起来所形成的电机电路。它是电机的心脏，其详细内容在电机修理章节中叙述。

(3)机座。是由铸铁翻砂铸成。主要的作用是支撑定子铁心、固定端盖转轴等将整机安装固定。其表面铸有散热筋，顶部装有起吊用的吊环，两侧下端有地脚以便整机安装固定，并在机座侧面中央明显的部位上固定有电机铭牌等。

2.转子。

转子是直线电机的旋转部分。因为它是转动的，所以称转子。电动机拖动生产机械工作的转矩，是由它供给的。其组成为:

(l)转子铁心。与定子的情况相同，也是由硅钢冲片组成的磁路部分。它们的形状如图1一3所示。最外圈的圆环为定子铁心(硅钢)冲片; 内部圆环为转子铁心冲片，中心空圆是插人转轴用的。定、转子铁心之间有一不大的间隙，常称气隙一般为0.2一lmm。气隙的大小对电动机的性能影响很大。因为气隙实际上就是空气，它对磁通的阻力(即磁阻)比铁心大得多，这样若气隙愈大，磁阻也愈大，要想通过一定数量的磁通时所需的激磁电流(或称空载电流)也愈大，·则电机性能变坏。所以气隙应尽可能小些，但也不能过小，这样会使电机装配困难，转动时有可能转子与定子内腔相碰擦，使电机不能正常运行。可见一台电机的气隙大小，是经过慎重计算而定的，一般不允许任意改变。

2)转子绕组。是导电部分，按其结构形状可分为鼠笼式及绕线式两种。其详细情况下题叙述。

(3)转轴。是用来支撑转子铁心，传递转动转矩的部件。用碳钢车制而成。
