「直线电机驱动」直线电机驱动中的真空断路器介绍！

目前，根据使用要求，交流高压断路器通常根据合闸功率分为气动操动机构、液压操动机构、弹簧操动机构、电磁操动机构和电动机操动机构。其中，气动、液压和弹簧操作机构非常复杂。）为非线性电机驱动操作机构，加工零件多，加工精度和工艺要求高，制造成本远高于电磁操作机构。实现智能控制并不容易。电磁操动机构简单，成本低，但需要直流电源供电，短期用电需求很大。有时供电系统比断路器本身更贵，电池的日常维护、行程和速度都受到限制。至于电动机操作机构，由于其关闭功率和速度不符合要求，基本上不用。此外，现有的机械操作机构难以适应断路器的动作要求，实现柔性控制。新的方法是使用直线电机驱动的电驱动机构。）。

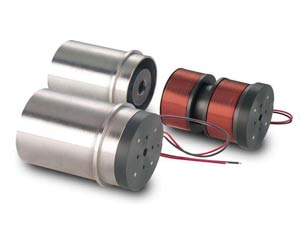

采用管状交流直线电机作为操动机构的优点是：1采用圆柱形直线电机后，用直线机构代替原真空断路器的一整套复杂的联动驱动机构，新的驱动机构变得非常简单。体积大大减小（）。可采用2路交流电源，其电源不需要很大，在没有直流电源的情况下，可为真空断路器的使用提供方便。3直线电机结构简单，主要原材料为硅钢片和漆包线等，成本低，加工制造方便，一般电器厂家都能生产。4对低速直线电机，其速度推力特性（），适用于真空断路器的运行要求。在起动（S＝1）时，推力最大。


此外，对于具有对接触点的断路器，直线电机的这一特性可以减小触点相互碰撞时的冲击振动。直线电机能充分提供真空断路器所需的闭合工作，且体积不大。直线电机具有起动速度快、起动推力大、易于改变转速和推力等特点。7直线电机驱动，根据合、拉的需要，可采用不同的驱动力和不同的速度。8响应速度快，可直接接受电气控制信号，便于实现快速、可变的控制要求。

直线电机驱动的真空断路器，西安交通大学和浙江大学分别成功地驱动了直线电机和立式直线电机。
